    In multe situatii solutiile pentru evacuarea apei de condens sunt omise la momentul executarii proiectului. De cele mai multe ori rezolvarea acestei probleme este lasata la latitudinea si imaginatia instalatorilor si ca urmare exista riscul aparitiei unor erori.In acelasi timp, atunci cand trebuie evacuate cantitati mici de apa, pot aparea diferite probleme ce teoretic se pot evita din stadiul de proiectare.

    Astfel, trebuie avute in vedere cateva aspecte:

    1. Obturarea mirosului

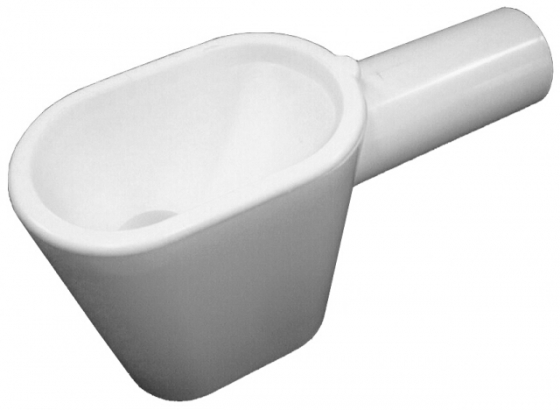

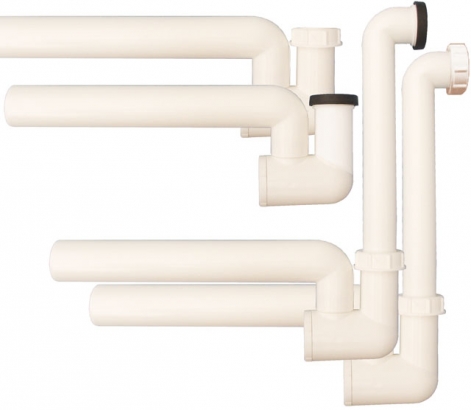

    Atunci cand echipamentele (aparatele de aer conditionat, ventilo-convectoarele, etc) nu functioneaza o perioada mai indeungata de timp, se pot degaja mirosuri neplacute din sistemul de canalizare. De asemenea, chiar daca s-au instalat sifoane de condens, garda de apa a sifonului se poate evapora. Din acest motiv este bine sa se aleaga sifoane care fie au o garda suficient de mare de apa (ex: HL136.2) fie sifonul este dotat cu un obturator mecanic de miros (ex: HL136N, HL136NT, HL136.3, HL138 sau HL21). Sifoanele de condens HL sunt prevazute pe langa garda de apa si cu un obturator mecanic de miros de tip bila ce blocheaza mirosul in cazul evaporarii garzii de apa a sifonului

    1. Auto curatare

    Sifoanele utilizate pentru evacuarea unor cantitati mici de apa (apa de condens de la aparate de aer conditionat sau sisteme de climatizare si incalzire) sunt deosebite, ca urmare a vitezei extrem de reduse de curgere, ce nu asigura efectul de autocuratare al sifonului. Din acest motiv are sens sa se asigure un diametru suficient pentru tevile de scurgere (minim 32mm). Se recomanda instalarea tevilor orizontal din directia sifonului cu o panta de minim 10%.

    3. Diferente de presiune

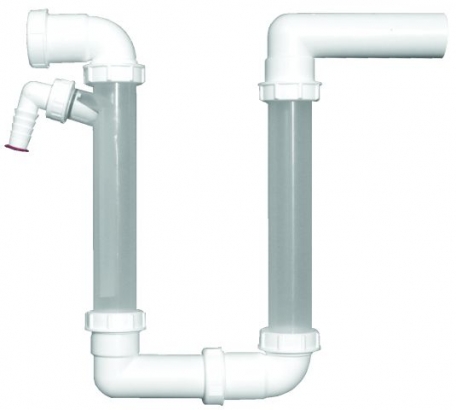

    In cazul sistemelor centralizate de aer conditionat sau ventilatie, sifonul trebuie instalat astfel incat in cazul aparitiei vacumului, aerul din incapere nu trebuie sa patrunda in sistem. Pe de alta parte, in cazul aparitiei supra-presiunii, aerul din instalatie nu trebuie sa scape prin sifon. Pentru astfel de situatii este potrivit sifonul HL136.2 (pana la 2800Pa). Modelele HL136N, 136NT si 136.3 previn intrarea aerului in sistem in cazul aparitiei vacumului pana la 1300Pa.

    4. Intretinerea si curatarea

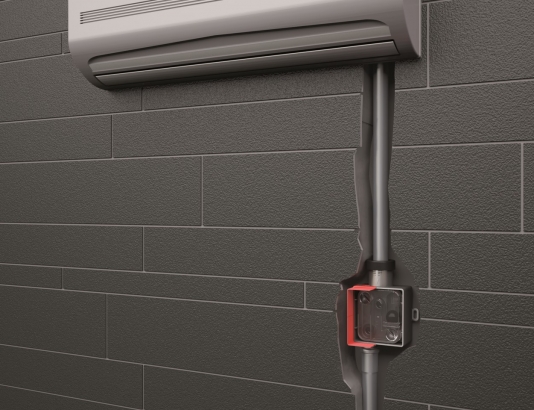

    In cazul sifoanelor de condens ingropate (numai HL138) va rog sa va asigurati ca aveti un acces facil la sifon. Intervalele de inspectare depind de caracteristicile si cantitatea particulelor solide din aer (praf). In cazul sifoanelor pentru aparate de aer conditionat se recomanda cel putin o inspectie inainte de inceperea sezonului.

  • Proprietati   valori

PRODUSE PENTRU PROIECTE DE TIP: Birouri, Comercial si Retail, Constructii rezidentiale mari, Case si Vile, Hoteluri si pensiuni
